Stations renforcées avec supports amortisseurs



Lorsque vous avez des problèmes à vos points de chargements difficiles, que les barres d'impacts ne suffisent pas (poinçonnement, etc.).

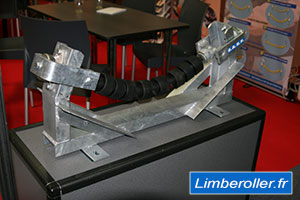

Nous avions présenté ce type de station renforcée avec support amortisseur lors du salon SIM 2013 à Besançon

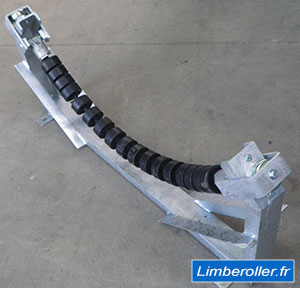

station renforcée avec support amortisseur station renforcée pour limberoller

Points de chargement :

La souplesse et la conception des rouleaux Limberoller® leur permet d'encaisser certains chocs sous la chute de matériaux évitant ainsi le poinçonnage et prolongeant la durée de vie de la bande. Pour la même raison, les Limberoller® évitent le phénomène de rebondissement des morceaux isolés chuttant d'une grande hauteur.

Toutefois, pour obtenir de bons résultats, il est recommandé de prendre certaines précautions.

  • rapprocher les rouleaux pour ne pas leur faire supporter une charge unitaire trop importante. Cependant leur écartement ne devrait pas être inférieur à 300 mm.
  • limiter l'imploi des Limberoller® non assistés à des morceaux de granulométrie de 120 mm pour une densité apparente à 2 sous une hauteur de chute de 1 200 mm.
  • dans le cas de chutes de blocs, adjoindre de chaque côtés de chaque Limberoller® un support ammotisseur équipé de plots CV60 (référence : 389.0100) destinés à soulager les câbles des efforts subis sous l'effet des impacts.

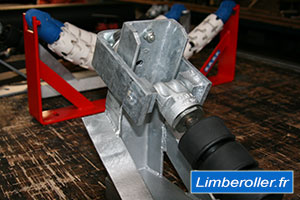

plot amortisseur CV60

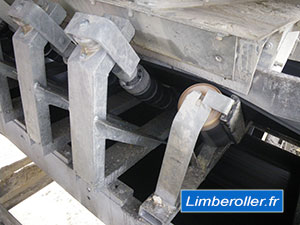

Exemple de mise en place

Testé chez un client qui avait essayé mais sans succès :

  • barre amortisseurs : poinçonnement de la bande
  • support de réception de produits avec bandes élastiques : les bandes cassaient

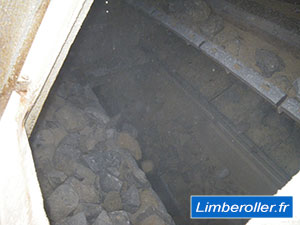

hauteur de chute stations pour limberoller

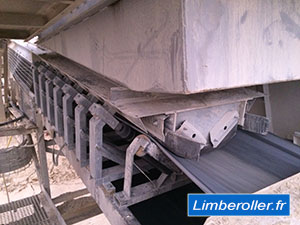

Dans un cas extrême la société Bonnet SA à mis en place de stations renforcées avec supports amortisseurs pour rouleaux Limberoller® (LR 1000 NF) sur une bande largeur 1000.

  • Hauteur de chute : de 2 à 2m50
  • Du 30/250 à 500 t/h avec pointes à 700 t/h

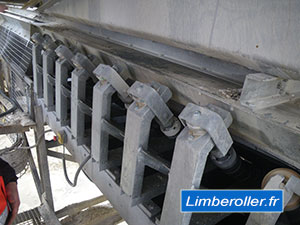

plots amortisseurs pour stations station renforcé avec support amortisseur

Et voici en vidéo
